型號

分辨率（mm）

點數

保護高度（mm）

總長度（mm）

LE2-15-80

15

8

80

179

LE2-15-120

15

12

120

219

LE2-15-160

15

16

160

259

LE2-15-200

15

20

200

299

LE2-15-240

15

24

240

339

LE2-15-280

15

28

280

379

LE2-15-320

15

32

320

419

LE2-15-360

15

36

360

459

LE2-15-400

15

40

400

499

LE2-15-440

15

44

440

539

LE2-15-480

15

48

480

579

LE2-15-520

15

52

520

619

LE2-15-560

15

56

560

659

LE2-15-600

15

60

600

699

LE2-15-640

15

64

640

739

LE2-15-680

15

68

680

779

LE2-15-720

15

72

720

819

LE2-15-760

15

76

760

859

LE2-15-800

15

80

800

899

LE2-15-840

15

84

840

939

LE2-15-880

15

88

880

979

LE2-15-920

15

92

920

1019

LE2-15-960

15

96

960

1059

LE2-15-1000

15

100

1000

1099

LE2-15-1040

15

104

1040

1139

LE2-15-1120

15

112

1120

1228

LE2-15-1200

15

120

1200

1308

LE2-15-1280

15

128

1280

1388

LE2-15-1360

15

136

1360

1468

LE2-15-1440

15

144

1440

1548

LE2-15-1520

15

152

1520

1628

LE2-15-1600

15

160

1600

1708

LE2-15-1680

15

168

1680

1788

LE2-15-1760

15

176

1760

1868

LE2-15-1840

15

184

1840

1948

LE2-15-1920

15

192

1920

2028

LE2-15-2000

15

200

2000

2108

LE2-15-2080

15

208

2080

2188

LE2-15-2160

15

216

2160

2268

LE2-15-2240

15

224

2240

2348

LE2-15-2320

15

232

2320

2428

LE2-15-2400

15

240

2400

2508

LE2-15-2480

15

248

2480

2588

LE2-15-2560

15

256

2560

2668

LE2-15-2640

15

264

2640

2748

LE2-15-2720

15

272

2720

2828

LE2-15-2800

15

280

2800

2908

LE2-15-2880

15

288

2880

2988

LE2-15-2960

15

296

2960

3068

LE2-15-3040

15

304

3040

3148

LE2-15-3120

15

312

3420

3228

LE2-15-3200

15

320

3200

3308

LE2-15-3280

15

328

3280

3388

LE2-15-3360

15

336

3360

3468

LE2-15-3440

15

344

3440

3548

LE2-15-3520

15

352

3520

3628

LE2-15-3600

15

360

3600

3708

LE2-15-3680

15

368

3680

3788

LE2-15-3760

15

376

3760

3868

LE2-15-3840

15

384

3840

3948

LE2-15-3920

15

392

3920

4028

型號

分辨率（mm）

點數

保護高度（mm）

總長度（mm）

LE2-25-80

25

4

80

179

LE2-25-120

25

6

120

219

LE2-25-160

25

8

160

259

LE2-25-200

25

10

200

299

LE2-25-240

25

12

2400

339

LE2-25-280

25

14

280

379

LE2-25-320

25

16

320

419

LE2-25-360

25

18

360

459

LE2-25-400

25

20

400

499

LE2-25-440

25

22

440

539

LE2-25-480

25

24

480

579

LE2-25-520

25

26

520

619

LE2-25-560

25

28

560

659

LE2-25-600

25

30

600

699

LE2-25-640

25

32

640

739

LE2-25-680

25

34

680

779

LE2-25-720

25

36

720

819

LE2-25-760

25

38

760

859

LE2-25-800

25

40

800

899

LE2-25-840

25

42

840

939

LE2-25-880

25

44

880

979

LE2-25-920

25

46

920

1019

LE2-25-960

25

48

960

1059

LE2-25-1000

25

50

1000

1099

LE2-25-1040

25

52

1040

1139

LE2-25-1120

25

56

1120

1228

LE2-25-1200

25

60

1200

1308

LE2-25-1280

25

64

1280

1388

LE2-25-1360

25

68

1360

1468

LE2-25-1440

25

72

1440

1548

LE2-25-1520

25

76

1520

1628

LE2-25-1600

25

80

1600

1708

LE2-25-1680

25

84

1680

1788

LE2-25-1760

25

88

1760

1868

LE2-25-1840

25

92

1840

1948

LE2-25-1920

25

96

1920

2028

LE2-25-2000

25

100

2000

2108

LE2-25-2080

25

104

2080

2188

LE2-25-2160

25

108

2160

2268

LE2-25-2240

25

112

2240

2348

LE2-25-2320

25

116

2320

2428

LE2-25-2400

25

120

2400

2508

LE2-25-2480

25

124

2480

2588

LE2-25-2560

25

128

2560

2668

LE2-25-2640

25

132

2640

2748

LE2-25-2720

25

136

2720

2828

LE2-25-2800

25

140

2800

2908

LE2-25-2880

25

144

2880

2988

LE2-25-2960

25

148

2960

3068

LE2-25-3040

25

152

3040

3148

LE2-25-3120

25

156

3120

3228

LE2-25-3200

25

160

3200

3308

LE2-25-3280

25

164

3280

3388

LE2-25-3360

25

168

3360

3468

LE2-25-3440

25

172

3440

3548

LE2-25-3520

25

176

3520

3628

LE2-25-3600

25

180

3600

3708

LE2-25-3680

25

184

3680

3788

LE2-25-3760

25

188

3760

3868

LE2-25-3840

25

192

3840

3948

LE2-25-3920

25

196

3920

4028

型號

分辨率（mm）

點數

保護高度（mm）

總長度（mm）

LE2-50-80

50

2

80

179

LE2-50-160

50

4

160

259

LE2-50-240

50

6

240

339

LE2-50-320

50

8

320

419

LE2-50-400

50

10

400

499

LE2-50-480

50

12

480

579

LE2-50-560

50

14

560

659

LE2-50-640

50

16

640

739

LE2-50-720

50

18

720

819

LE2-50-800

50

20

800

899

LE2-50-880

50

22

880

979

LE2-50-960

50

24

960

1059

LE2-50-1040

50

26

1040

1139

LE2-50-1120

50

28

1120

1228

LE2-50-1200

50

30

1200

1308

LE2-50-1280

50

32

1280

1388

LE2-50-1360

50

34

1360

1468

LE2-50-1440

50

36

1440

1548

LE2-50-1520

50

38

1520

1628

LE2-50-1600

50

40

1600

1708

LE2-50-1680

50

42

1680

1788

LE2-50-1760

50

44

1760

1868

LE2-50-1840

50

46

1840

1948

LE2-50-1920

50

48

1920

2028

LE2-50-2000

50

50

2000

2108

LE2-50-2080

50

52

2080

2188

LE2-50-2160

50

54

2160

2268

LE2-50-2240

50

56

2240

2348

LE2-50-2320

50

58

2320

2428

LE2-50-2400

50

60

2400

2508

LE2-50-2480

50

62

2480

2588

LE2-50-2560

50

64

2560

2668

LE2-50-2640

50

66

2640

2748

LE2-50-2720

50

68

2720

2828

LE2-50-2800

50

70

2800

2908

LE2-50-2880

50

72

2880

2988

LE2-50-2960

50

74

2960

3068

LE2-50-3040

50

76

3040

3148

LE2-50-3120

50

78

3120

3228

LE2-50-3200

50

80

3200

3308

LE2-50-3280

50

82

3280

3388

LE2-50-3360

50

84

3360

3468

LE2-50-3440

50

86

3440

3548

LE2-50-3520

50

88

3520

3628

LE2-50-3600

50

90

3600

3708

LE2-50-3680

50

92

3680

3788

LE2-50-3760

50

94

3760

3868

LE2-50-3840

50

96

3840

3948

LE2-50-3920

50

98

3920

4028

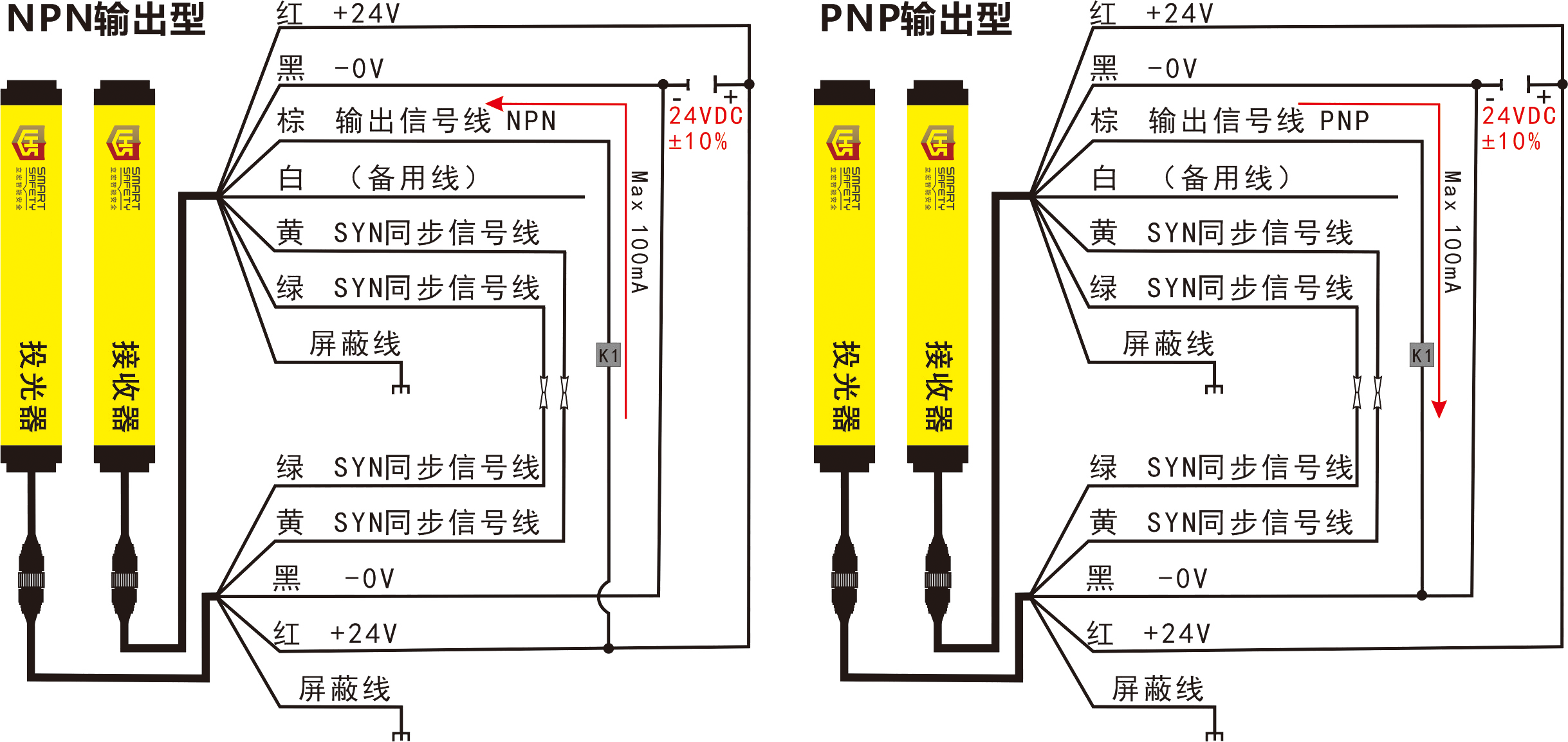

說明：1、光柵默認輸出方式為PNP；可在型號后加-N，選配NPN輸出方式

           2、光柵默認檢測距離A型：0~5米；可在型號后可加-B，選配B型:15米以上

光軸間距

10mm

20mm

40mm

最小檢測物體大小

不透明物體Φ15mm，Φ25mm，Φ50mm

電源電壓

繼電器輸出型[AC220V]，晶體管輸出型[DC24±10%]

控制輸出(OSSD)

PNP輸出型最大源電流:100mA

NPN輸出型最大流入電流:100mA

繼電器輸出型最大流過電流:250V 5A  30V 5A

[晶體管輸出型]剩余電壓:2.5V以下

[晶體管輸出型]漏電流:200uA以下

工作模式(輸出動作)

所有光軸入光時ON

1光軸以上遮光時OFF(光幕內部異常及同步信號異常時OFF)

保護電路(短路保護)

配備

防干擾功能

配備

反應時間

< 15ms

環

境

性

能

保護構造

IP65

使用環境溫度

-10~+55℃(注意不可結露、結冰)、保存時:-25~+60℃

使用環境濕度

20%~85%RH、保存時:20%~85%RH

使用環境照度

白熾燈:受光面照度10000LUX以下

耐電壓

AC1,000V1分鐘有電部分全部與外殼之間

絕緣電阻

100MQ以上，基于DC500V的高阻表，有電部分全部與外殼之間

耐振動

頻率10~55Hz多振幅0.75mmX，Y和Z方向各2小時

耐沖擊

加速度300m/s2X，Y和Z方向各3次

 紅燈

1，電源指示：

常亮表示有電；

不亮表示無電。

2，閃爍表示同步線斷開，請短接同步線（黃線或綠線）

紅燈

亮紅燈表示有遮擋，閃爍表示光沒對好。

綠燈

綠燈亮表示無遮擋，滅表示有遮擋物。

黃燈

黃燈需校對投光器與接收器，需對準。
